1、 用途
GK、GB-61系列控制、保護柜適用于各種不同容量、尤其是大中容量的火電廠、水電廠及變電所，作為控制和保護設備之用。
2、 型號含義 3、 結構特點
本產品為封閉式柜結構。立柱采用模數化結構，以25為模數，具有通用性強、標準化程度高等特點。上有蓋板，二側安裝側板，前面有門，門上裝有能防震的大玻璃，透過玻璃能觀察元件設備的運行情況，門與柜體接觸處裝有封條，密封性好。柜后為雙門。
柜內有安裝面板，安裝板的外形尺寸為730×2000（2100）㎜（寬×高），安裝板上也可以開小門，固定于柜架上。安裝面板上可安裝測量儀表、信號燈、操作開關、繼電器及繼電保護裝置等。根據需要柜內還可安裝少量電阻器、熔斷器、刀開關、接觸器等開關。
根據用戶需要還可在安裝面板上用色漆或有機玻璃條繪制模擬線路各種符號等。
本產品的端子排裝于柜內兩側，每側可裝端子125-150只。小母線裝在柜頂，可安裝小母線30根，上層15根，下層15根。

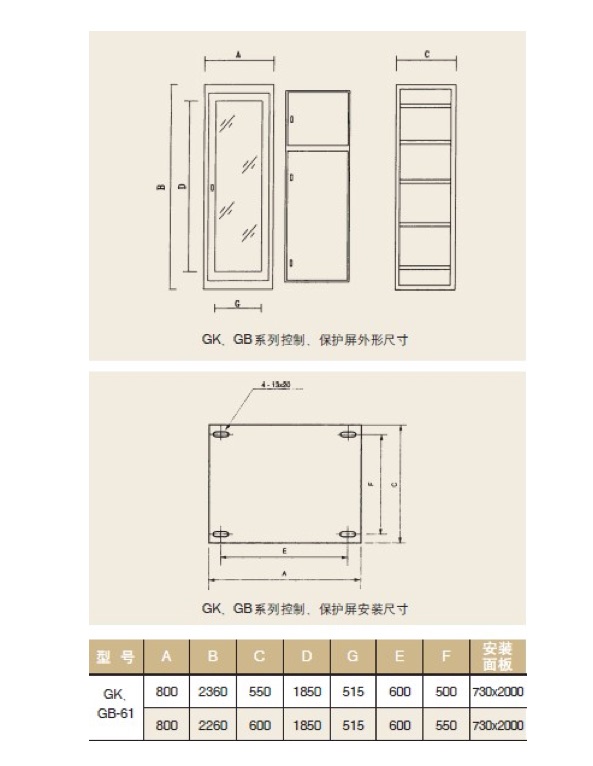

4、 外形及安裝尺寸（如下圖所示）
5、 訂貨須知
5.1 指明產品型號、規格、顏色及數量。例如：GB61/1 2360×800×600、Z44淺駝色、壹臺。
5.2提供全套工程圖紙(必須有屏面布置圖、原理圖及小母線布置圖、屏后端子排圖等)。
5.3如需邊屏，協議書上說明數量及顏色標號。
5.4特殊規格可面洽。

用途
TJK-61系列集中控制臺是用于電廠、變電所中央控制室的新型控制設備，能對電廠、變電所輸配電設備的運行進行集中操作、控制和監視，也適用于工礦、企業生產流程的集中控制。
2、型號含義
結構特點
3.1 TJK-61系列集中控制臺為拼裝式臺身，單身臺身寬為800㎜，整個控制臺可根據用戶需要的節數拼接，并在二側板而成。控制臺臺面板可以翻起與臺身成70°，便于對臺面板上無件進行檢修或更換。
3.2集控臺有三個安裝斜面（見圖示），第一安裝面為主操作臺面，可安裝控制開關，按鈕及信號燈等 元件，第二安裝面可安裝光字牌等顯示元件，第三安裝面能安裝各種測量登記表及事故鐘、頻率計等元件。

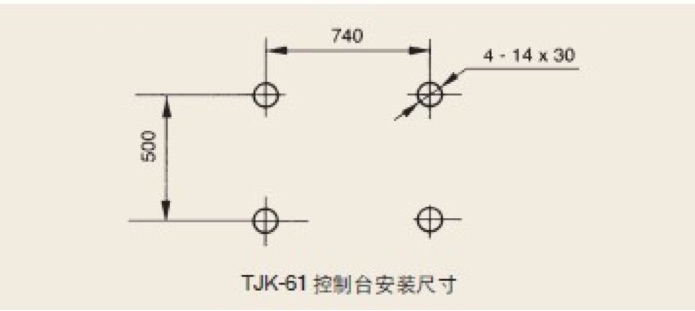

4.外形及安裝尺寸（如下圖所示）
5、訂貨須知
5.1 集控臺單元數。
5.2 臺體顏色、臺面顏色可根據用戶要求定。
5.3 提供臺面布置圖、控制原理圖、端子排圖。

1、用途

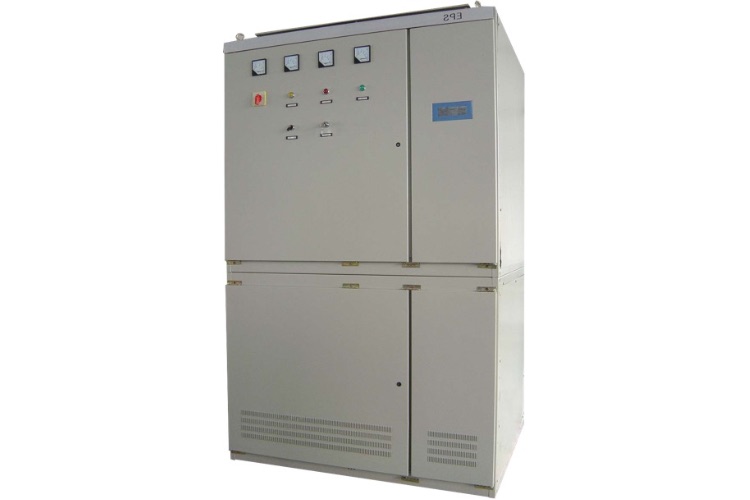

XD-61系列動力箱適用各種不同容量的供電、配電、是車間、大樓、機房等場所的電力電源。
2、型號含義
結構特點
箱體前門可分為二部分，上門可裝計量電表，控制開關，按鈕，信號燈等操控元件。下門內部可裝刀閘、斷路器、接觸器、繼電器等元件。
4、外形尺寸（如下圖所示）
5、訂貨須知
5.1 指明產品型號、規格、顏色及數量。
5.2 提供全套工程圖紙。

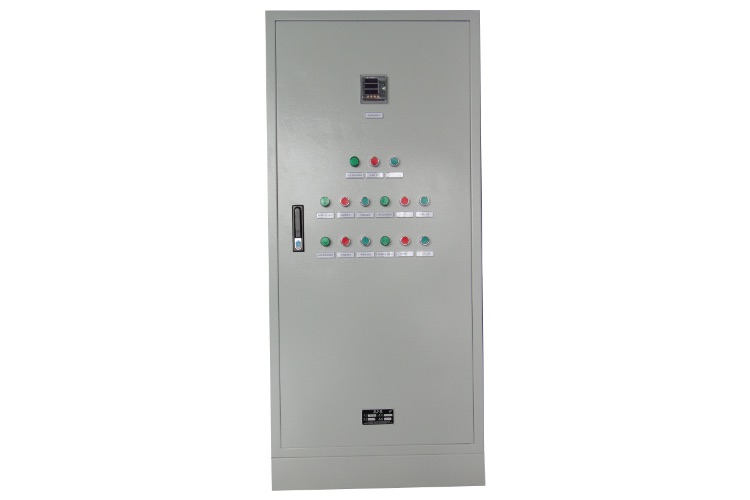

1、用途
XK-61系列控制箱適用于各種不同容量的電動機，變頻器的遠方或就地控制。
2、型號含義
3、結構特點
箱內有可卸式安裝板，安裝板上可裝適量的斷路器、接觸器、熱繼電器、控制繼電器。板上可裝電表、開關、按鈕、信號燈等元件，用于現場操控之用。
戶外型控控制箱設雙層安裝板，元器件裝于內層板上，以防雨、風塵侵蝕。戶外型為主柱式安裝，戶內型為掛墻式安裝。
4、外形尺寸（如下圖所示）
5、訂貨須知
5.1 指明產品型號、規格、顏色及數量。
5.2 提供全套工程圖紙。

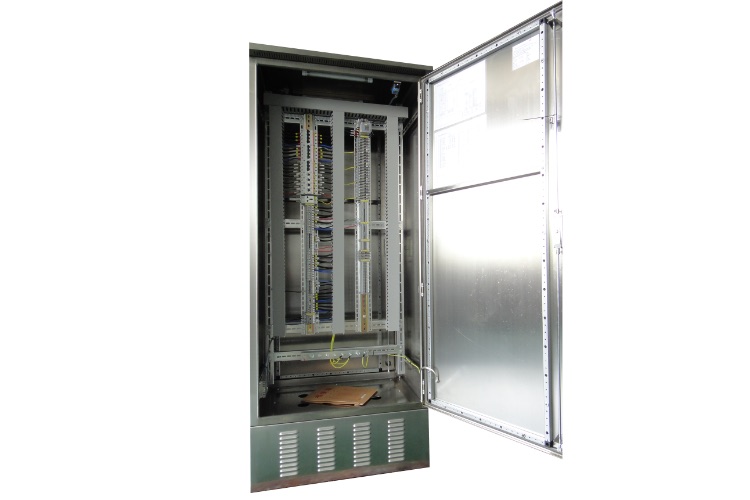

1、用途
適用于35KV、110KV、220KV、500KV及以下發電廠、變電站內作就地控制和電纜轉接之用。

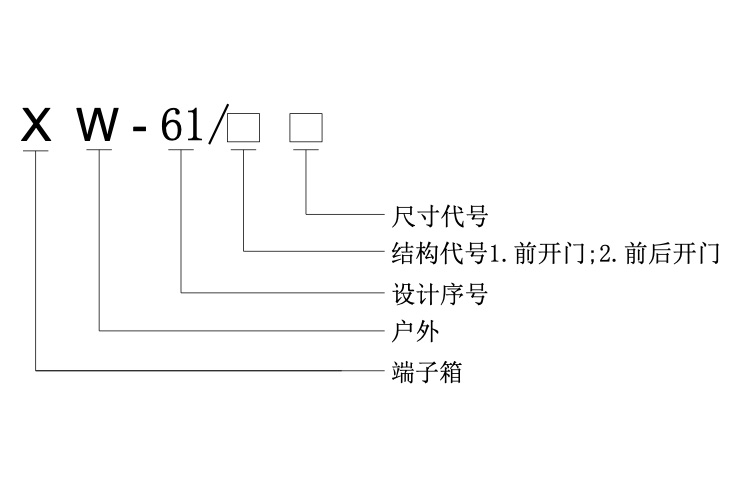

2、型號含義
3、結構特點
3.1采用優質不銹鋼材料加工而成,可前后開門。
3.2 戶外型端子箱采用頂帽方式，門框密封以防雨，防水、防塵。另外加百葉窗底座，便于通風干燥，同時可防小動物進入。
4、外形尺寸（如下圖所示）
5、訂貨須知
5.1 指明產品型號、規格、顏色及數量。
5.2 提供全套工程圖紙。

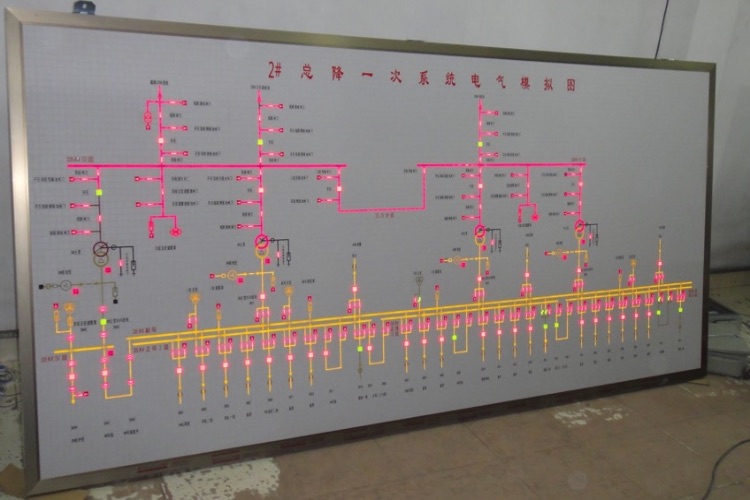

1、用途
馬賽克控制屏用于發電廠集中控制室，對發電機組的鍋爐、汽輪機、發電機、變壓器及相應的煤、氣、水、電等各種設備的運行，進行集中監視、控制、測量、信號指示事故報警等綜合功能。

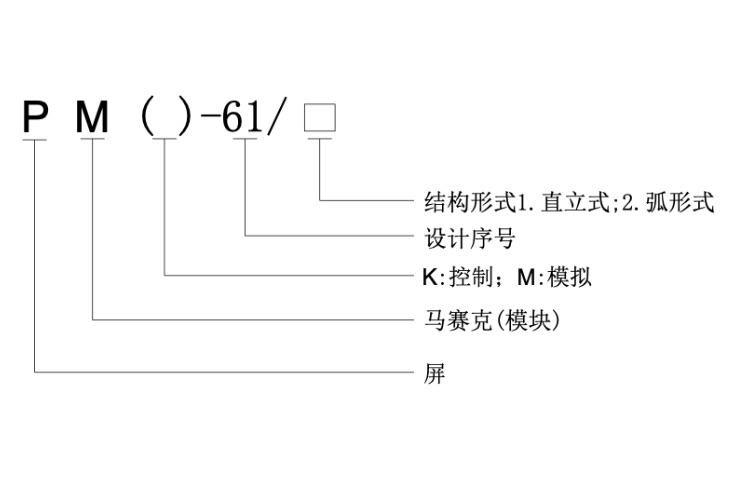

2、型號含義
3、特點
3.1 PMK(M)-61屏架采用高精度進口機床加工，工藝精細，馬賽克盤面造型優美。盤體采取整體密封結構，盤后設計多組雙門（1000以下設一組）。盤內照明由門的啟閉自動開關控制。
3.2 馬賽克模塊采用進口阻燃塑料注塑成形，模塊由燕尼榫拼接成盤面。盤面組合靈活，具有絕緣、阻燃和長期不易變色的性能。
3.3馬賽克模塊以25×25㎜為模數，盤面基本做到任意安裝各種測量儀表、記錄儀表、工業電視、數字顯示、控制開關、顯示燈、報警裝置等各種設備，方便盤面均衡布局。
3.4系統圖案采用凹刻工藝或光帶形式，色質鮮艷，著色牢固。
3.5變更系統（更新設備）只須局部拆裝模塊。
3.6 PMK(M)-61采用優質材料，價格僅是同類進口產品的40%。
4、結構

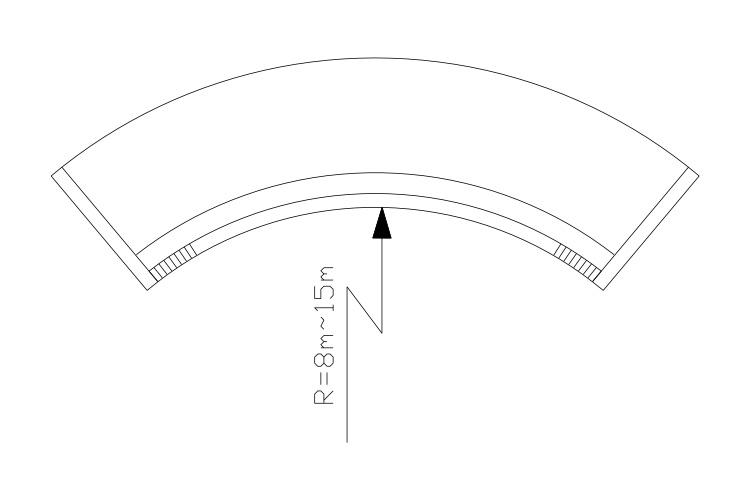

4.1 馬賽克控制屏，屏面可以成弧形排列，圓弧半徑有8~15m。

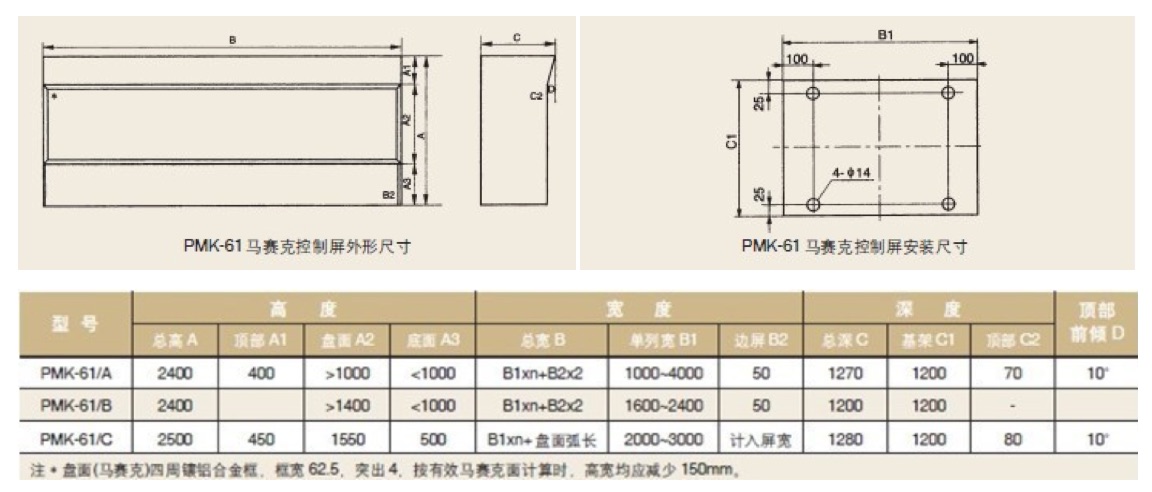

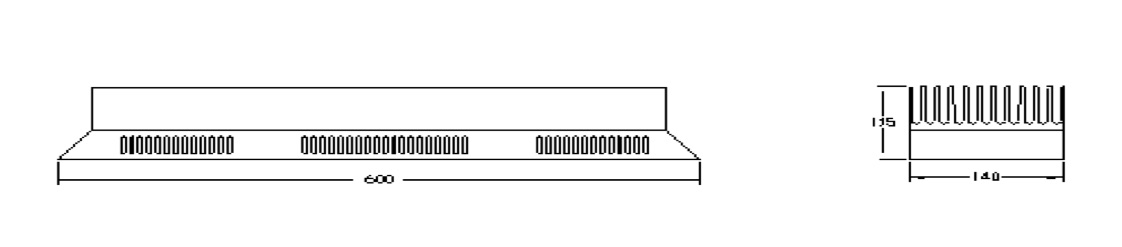

4.2 外形及安裝尺寸如下圖所示：
4.3 馬賽克模擬屏結構為掛壁式。
5、訂貨須知
5.1 提供全套工程圖紙，包括總并發布置圖，儀表單元接線圖，端子排圖等。
5.2 選定框架外形尺寸，屏面模塊顏色和屏架顏色。
5.3 指定產品名稱、數量、規格。
5.4 按圖編制訂貨清冊作為合同附件執行。

1、應用范圍：
DBJ型多功能信號報警裝置（以下簡稱“裝置”）是適用于變電站、發電廠、風/光發電、船舶、油氣平臺、石油化工等系統中，是將以往系統中事故/預告信號、安防、巡檢、復歸等功能有機地結合在一起，進行集中信號處理的多功能綜合報警裝置。對于邊遠地區的小型機站可結合無線遠程傳輸裝置實現遠程報警監控。
2、功能實現：
1. 信號輸入：有或無空接點開入，經濾波、鑒幅、鑒寬、延時等邏輯，啟動就地訊響發出聲光報警信號。
2. 信號輸出：最多帶16路跟隨繼電器輸出接點、1路總報警及1路裝置故障報警輸出接點。
3. 通信功能：裝置具有RS485通信接口，可將經執行處理的實時信息上傳至上位機.
4. 邏輯編程：裝置配有編程接口，通過PC或PDA之專用APP對輸入輸出進行邏輯配置。
3、技術參數
1. 環境參數：
? 大氣壓力： 86～106kPa范圍內
? 工作溫度： -10℃~ 55℃
? 相對濕度： 20%~95% 無結露
? 儲存及運輸溫度 -20℃~65℃
2. 電氣參數
? 裝置工作電壓范圍Vn：85~265VAC/100~370VDC
? 跟隨繼電器輸出接點容量 250VAC/5A 30VDC/1A
? 裝置最大功耗：小于10W。外接保護熔絲推薦值 2A/250V 慢斷。
? 絕緣電阻：大于20M?/500V
? 介質強度：1000V/1mA
? 電源中斷不小于250ms，適應電壓穿越特性
? 抗擾度試驗滿足3級
四、結構與安裝

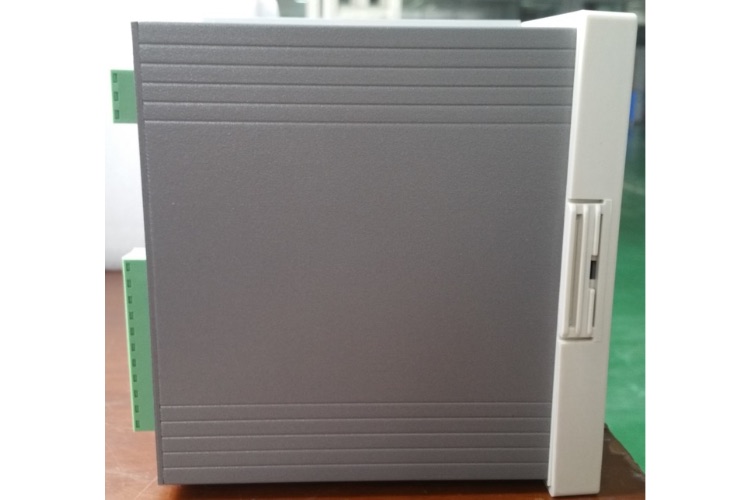

? 結構：整體材質選用鋁合金材料及塑料件結合，面板采用塑料貼膜，表面光滑細膩，富有質感。報警回路對應面板指示信號燈顯示清晰直觀。
? 安裝：裝置采用嵌入式安裝，各回路連接采用插拔式端子，方便日后產品維護。
? 操作：面板按鍵操作設置有試驗（TST）、消音（MUTE）及確認（ACK）按鍵，配合指示燈的閃爍，功能明確，操作簡單易懂。

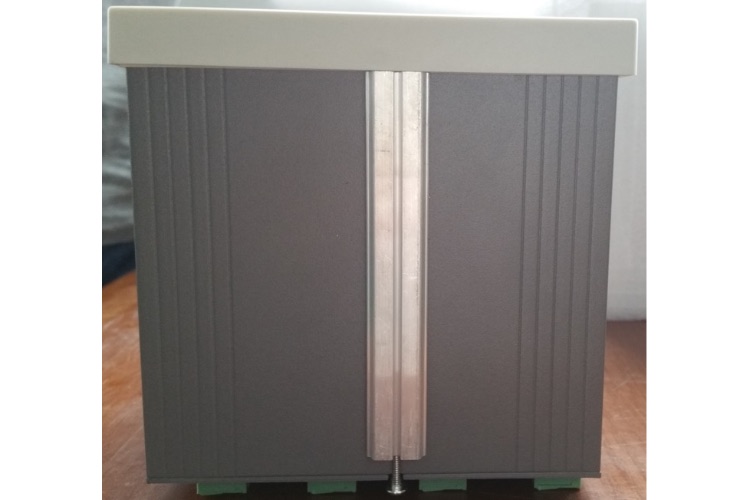

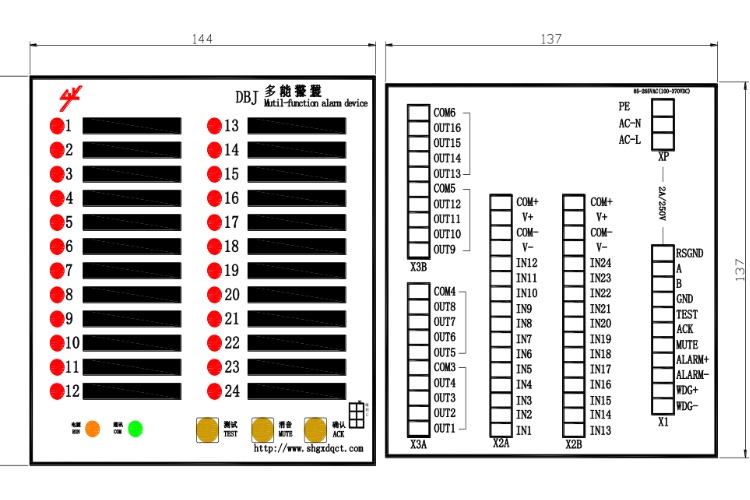

? 外形尺寸及安裝開孔圖（裝置外形尺寸144*144*150mm）
五、功能鍵及使用說明
1. 面板功能鍵定義
鍵盤定義
LED燈定義

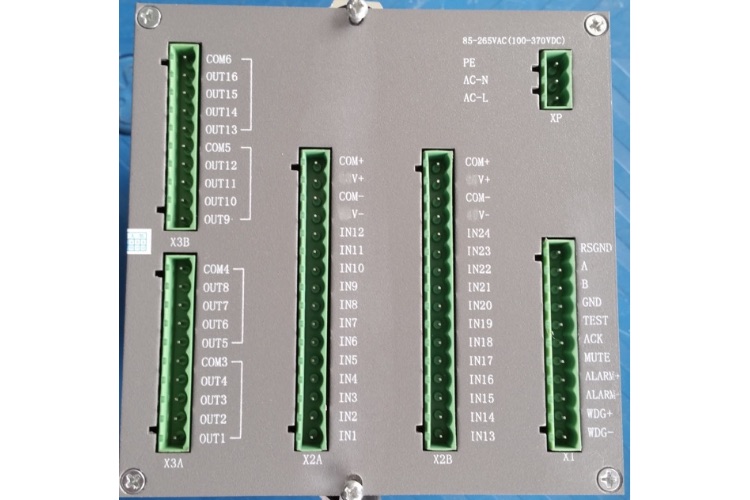

2.端子定義及原理接線,裝置背后端子排定義 3.端子原理接線圖 3. 使用說明
裝置工作流程
? 裝置通電后運行自檢程序，自檢無誤后，電源燈正常點亮，反之則電源燈不亮。
? 當裝置通過RS485接口進行多機通訊或者通過配置口對裝置本身進行邏輯配置時，通訊燈按照通訊的數據流(010110……)發生閃爍。
? F2A 報警程序動作過程:
? 首次報警后（按時間順序，第一個報警點）光信號閃爍，并發出音響信號。按ACK按鈕后，如果報警點消失，則光信號、音響信號都消失。按ACK 按鈕后，如果報警點未消失，則光信號常亮，音響信號消失。
? 后續報警后（按時間順序，除一個報警點之外的其他報警點）光信號常亮，并發出音響信號。按ACK 按鈕后，如果報警點消失，則光信號、音響信號都消失。按ACK按鈕后，如果報警點未消失，則光信號常亮，音響信號消失。報警點產生后，如果無人干預，音響信號過20min 后自動消失，光信號保持報警點產生后的狀態
? 按 ACK 按鈕后，如果報警點未消失，則光信號常亮，音響信號消失。在此情況下，如果報警點消失，則無需按任何鍵，光信號隨報警點的消失而消失。
? 任何狀態下，按 MUTE 按鈕，音響信號都消失，不影響光信號。
任何狀態下，按 TST 按鈕后，所有報警點、包括電源燈、通信狀態燈都按照0.5Hz進行閃爍，并發出音響信號。如果無人干預，TST 狀態過10s自動消失，恢復到按TST 按鈕前的狀態。
六、型號及選型
1. 裝置型號由5部分組成：
DBJ–D. 0 1 1. 1 1 M / S
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
2. 選型說明：
① 表示型號，數字式多功能報警裝置
② D：表示數字開關量/空接點信號輸入報警功能
A：表示模擬信號輸入報警功能（適用變/配電站中央信號報警）
③ 開關量（DI）輸入方式 0：無源輸入；1：有源輸入；2：模擬量動作電流值
④ 開關量（DI）輸入數量 1：16路DI輸入；2: 24路DI輸入；
⑤ 1：帶跟隨繼電器接點輸出；0：不帶跟隨繼電器接點輸出
⑥ 裝置工作電壓范圍 1：85~265VAC； 2：100~370VDC
⑦ 開關量有源輸入額定電壓 1：110V；2:220V；0：48V；
⑧ 通信方式RS485 M: Modbus I: IEC60875-5-103
⑨ 無標識，適用于陸地；S：適用船舶、海上石油平臺用電氣室

例：DBJ-D.110.11M/S 表示適用于船舶用的有源輸入電壓為110V，16路開關量輸入不帶跟隨接點輸出的多功能報警裝置。

1.1 綜述

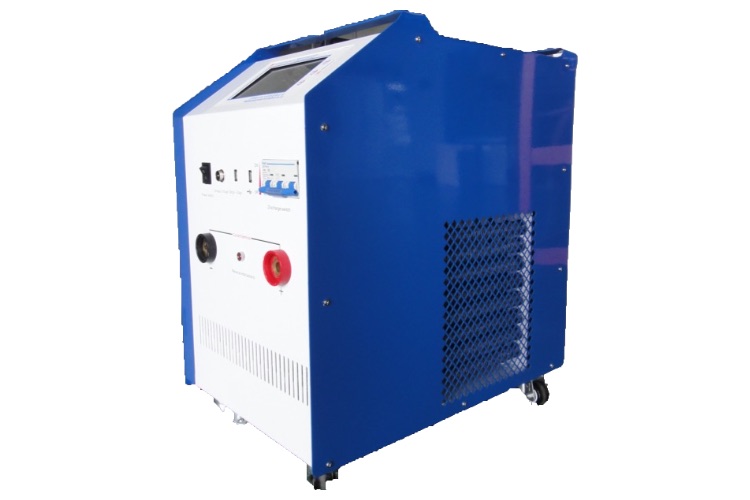

本儀器是針對整組蓄電池組測試，不同規格型號對整組要求不同，具體根據儀表為準。單體電池電壓為1.2V-12V的鉛酸蓄電池組進行測試的專用儀器。儀器采用當前先進的測試技術原理，在新技術、新器件、新材料、新工藝的研究應用上取得了一系列突破，是根據國家有關測試與維護規程要求所設計，對蓄電池進行性能檢測的專業測試儀器。該儀器放電功率大，體積小，重量輕，上位機數據管理軟件功能齊全，大大減少了蓄電池日常測試維護的工作量。為電池和UPS電源維護提供全面科學的檢測手段。
1.2 主要功能特點
? 儀器采用觸摸屏操作，直接使用觸摸筆或者手指即可操作界面。
? 存儲數據方式有內部存儲和外部SD卡存儲方式，自行選擇。
? 具有過壓、過流、過熱等保護功能。
? 在線監測功能：在電池組處于在線放電、均充、浮充等狀態下，對電池組及單節電池進行實時的監測；包括整組電壓、單節電池電壓、整組充放電電流、整組充放容量、監測時間等；
? 放電測試功能：在電池組脫離系統后利用智能假負載進行恒流或恒功率放電，或者利用智能假負載與用戶設備并接進行恒流放電。設定好“放電電流”、“放電時間”、“放電容量”、“整組終止保護電壓”、“單體終止保護電壓”等參數，測試儀便自動執行放電功能，并實時顯示放電電流、電池已放容量、整組電壓、單節電池電壓、放電時間等數據；放電測試過程中可對放電參數進行修改。當電池組達到終止放電電壓設定值、終止放電容量設定值、終止放電時間設定值、任一單體電池電壓低于終止單體電壓設定值或人為進行終止操作均可停止放電測試。單體電壓終止條件也可設置為只報警不終止。
? 容量快測功能：(選配)在電池組脫離系統后利用智能假負載進行放電，只需3～20分鐘便可測出電池組中每一節電池的實際容量、內阻、性能狀況（正常、落后、劣化）等；
? 在測試過程中當檢測到整組或者單體電池異常、測試儀工作異常時，測試儀自動終止測試，以便對電池進行保護。測試儀采用監控部分與功率部分一體化設計，功率部分采用新型高功效器件。人性化的操作界面，操作簡單，流程清晰，每一步操作均有簡體中文提示。
? 高亮度彩色屏幕液晶顯示器，顯示效果清晰優美。
? 上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。

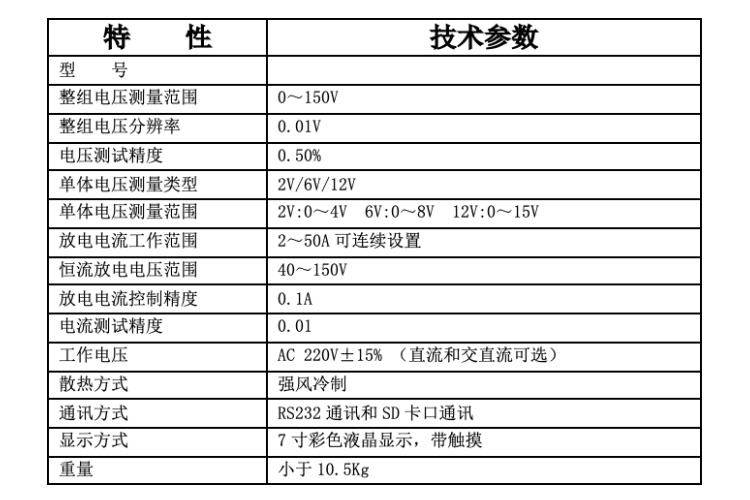

1.3技術指標：
1.4測試步驟介紹
1.4.1在線監測測試：
第一步：連接單體電壓采集器。（詳見章節2.4）
第二步：把整組電壓測試線連接到電池組兩端。（詳見章節2.5）
第三步：插入電源，主機開機。
第四步：進入在線監測參數設置。(詳見章節3.1）
第五步：“確定”開始測試。
1.4.2 放電測試：
第一步：連接單體電壓采集器（詳見章節2.4）。純負載不具此功能
第二步：放電開關，撥到分的位置(防止放電電纜反接，損壞儀器；反接告警提示)。
第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）。接反會告警提示。（詳見章節2.5）
第四步：把整組電壓測試線連接到電池組2端。
第五步：插入電源，主機開機。
第六步：進入放電參數設置。(詳見章節3.2）
第七步：將放電開關撥到合的位置。
第八步：“確定”開始測試。
1.4.3容量快測（選配功能）
第一步：連接單體電壓采集器（詳見章節2.4）。
第二步：放電開關，撥到分的位置(防止放電電纜反接，損壞儀器；反接告警提示)。
第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）。接反會告警提示。（詳見章節2.5）
第四步：把整組電壓測試線連接到電池組2端。
第五步：插入電源，主機開機。
第六步：進入容量快測參數設置。(詳見章節3.3）
第七步：將放電開關撥到合的位置。
第八步：“確定”開始測試。
2.1接口說明

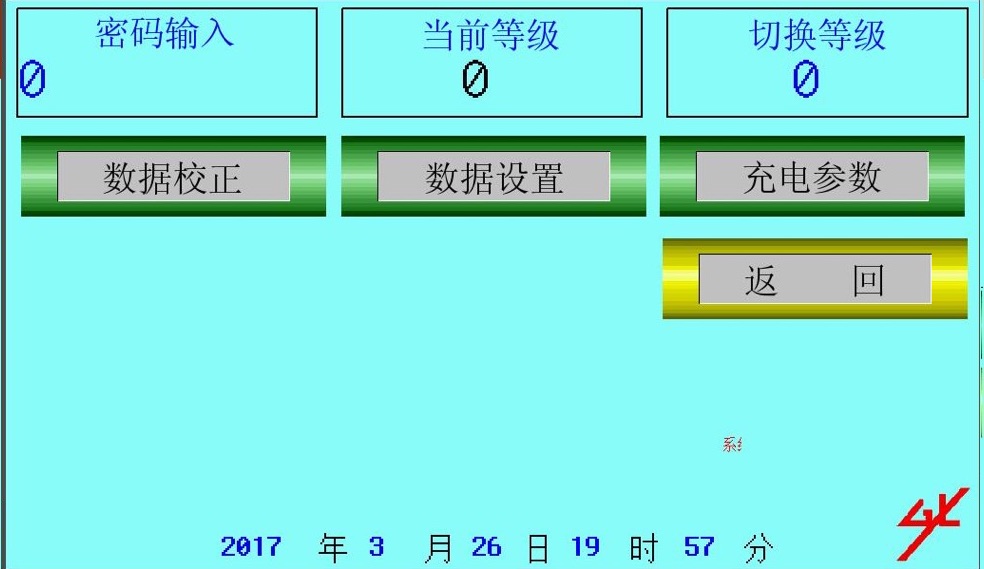

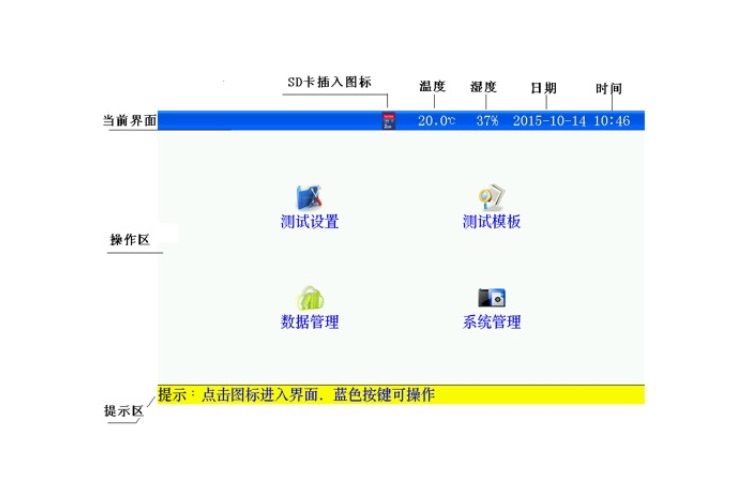

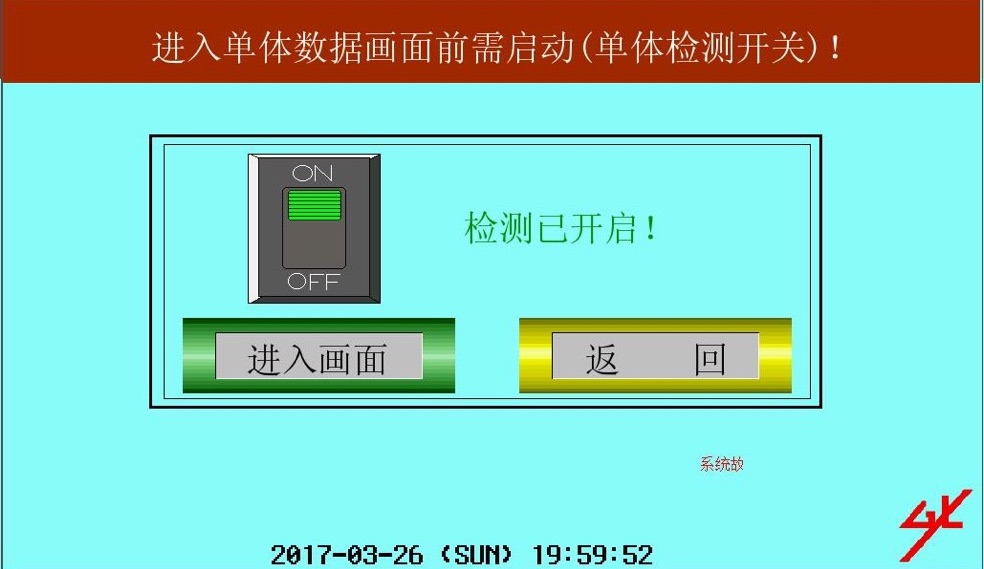

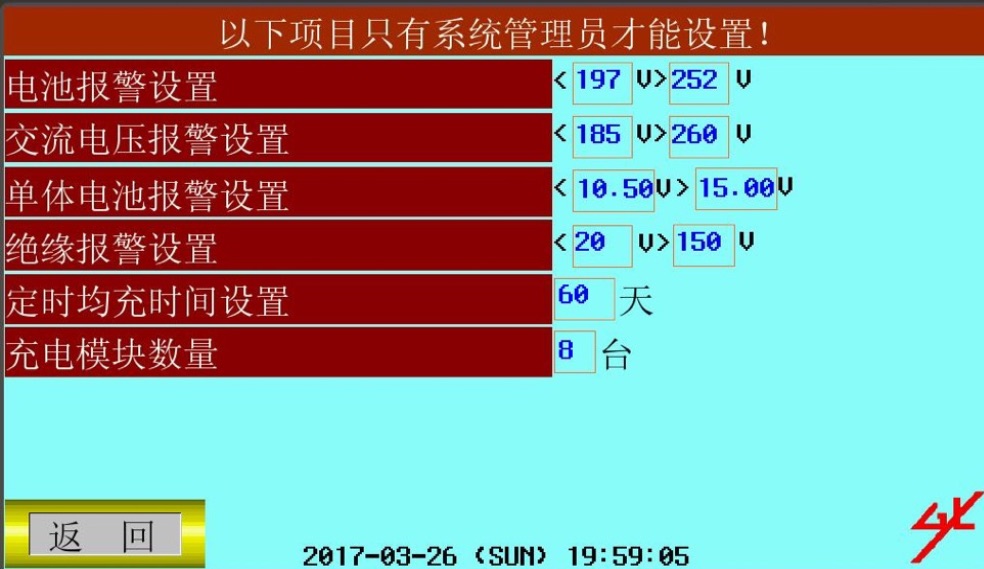

2.2顯示屏
2.3簡易按鍵（觸摸有問題時，可以使用）
2.4單體電壓采集器（簡稱：單體模塊）（選配）
2.4.1單體電壓采集器與主機通訊方式有兩種：
a. 無線通訊方式；無線模塊需使用天線。
? 不能使用在電磁屏蔽及強電磁干擾場合；
? 主機與無線單體模塊距離范圍應在1m到20m之間；
? 要接好主機和無線單體電壓采集器的天線；
b. 有線通訊方式；有線模塊需通過usb線相互連接。
2.4.2單體模塊根據所能監測電池節數分為兩種：
a、24節單體模塊。
b、6節單體模塊。

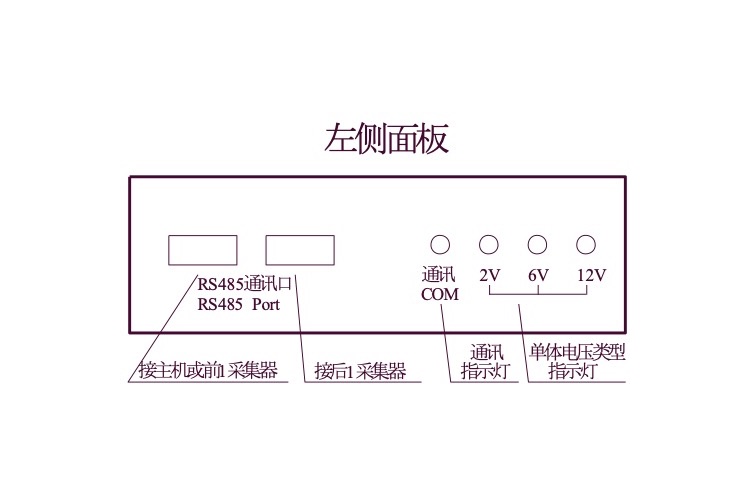

2.4.3單體模塊接口說明（以24節單體模塊為例）：

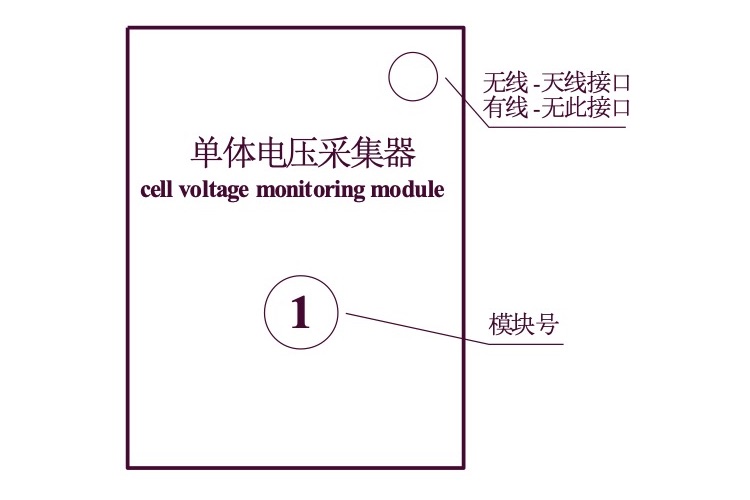

圖2.4.3 單體模塊正圖
2.4.4單體模塊連接步驟：
第一步：確定整個電池組需要使用單體模塊數量：
? 模塊數量=整個電池組節數÷一個單體模塊所能監測節數，未整除的，模塊數量需要加1.
? 舉例：電池組電池節數110節，配置的單體模塊所能監測24節，110÷24=4.58個，未整除，所以需要使用的模塊數量=5個。
第二步：連接單體模塊與電池的連線。（單體模塊從1號模塊開始）
? 單體模塊與單體電池連接，請用戶按照對應的電池編號進行采集連接！先采集線與電池的連接，后給模塊供電。
? 電壓采集線與電池接線順序為：以電池組負極為接線起始端，從電池組負極開始按照“黑00、紅01、紅02-----紅23、紅24”依次接線。使用多個單體模塊時，按單體模塊編號，從前到后，單體模塊所有采集線全部連接上，最后一個模塊多余的采集線，不用連接。
? 接線完成后先檢查接線是否正確，確認無誤后將航空接口和采集器的“采集口1和采集口2”相連接；采集口1對應12芯線束、采集口2對應13芯線束。
? 單體模塊的供電電源，單體模塊的供電電壓是“8V~18V”,由電源口單獨供電，將2芯電源線接到“8V~18V”電源上，注意紅正黑負不要接反，確認無誤將2芯航空頭和單體模塊的“電源”口相連接。電源取電方法，假如當前測量的電池組的單體電壓是2V，通過5節電池取電；單體電壓是6V，通過2節電池取電；單體電壓是12V，通過1節電池取電。注意，每個單體模塊都需要供電。
? 單體模塊供電后，對應模塊上單體電壓指示燈閃爍正常。
? 舉例如下：
a. 以24節2V電池為例，接線如下
圖2.4.4 24節2V電池與1個單體模塊連接圖
b. 以8節6V電池為例，只接采集口2的前9芯，多余的4芯不用連接，接線如下
圖2.4.4-1 8節6V電池與1個單體模塊連接圖
c. 以4節12V電池為例，只接采集口2的前5芯，多余的8芯不用連接，接線如下：
圖2.4.4-2 4節12V電池與1個單體模塊連接圖

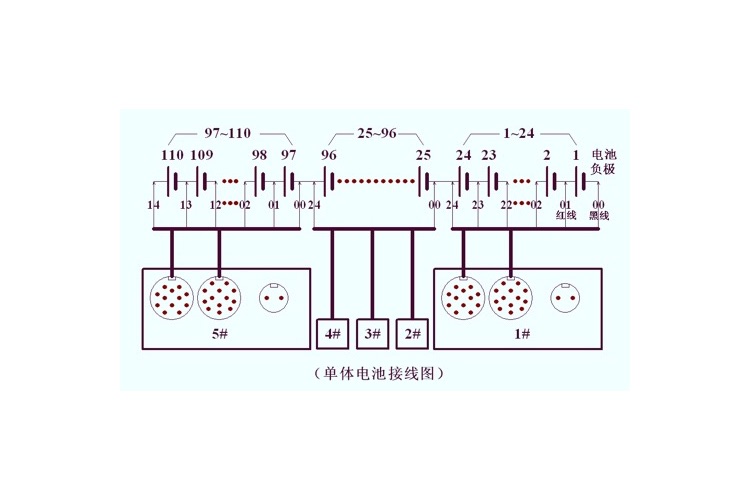

d. 若整組電壓為220V電池組有110節2V電池，計算需要的模塊是110÷24=4.58個，需要5個模塊，后一個模塊只需要測14節電池；連接通訊接口，接線如下
圖2.4.4-3 多個單體模塊與電池連接圖
第三步：如果單體模塊是有線通訊，請將USB線連接到各單體模塊與主機；無線方式請將天線連接好
2.5主機接線說明
2.5.1接線、拆線原則
? 測試前接線時應按照“先儀器，后電池”的順序進行接線，即：先接儀器端的連線，后接電池端的連線。
? 測試完畢，用戶拆線時應按“先電池、后儀器”的順序進行拆線，即先拆電池端的連線，后拆儀器端的連接。
2.5.2 放電電纜的連接
? 放電電纜線將測試儀的“放電電流接口”與電池組并接。
? 注：“正”（紅色）接電池組正極，“負”（黑色）接電池組負極。 嚴禁接反！
2.5.3 整組電壓采集線的連接
? 用整組電壓采集線將測試儀“整組電壓”與電池組正、負極并接。
? 注：整組電壓線的“正”（紅色夾子）接電池組正極，“負”（黑色夾接電池組負極。 嚴禁接反！
2.5.4 連接測試儀供電220V電源線。當采用直流供電時不接。
2.5.5 請用戶仔細檢查接線是否正確，注意電池端子、電壓采集線端子、放電電流端子正、負極接線是否正確，嚴禁接反！
2.5.6 檢查無誤后，接通電源，測試儀開始工作
2.6電量采集（選配）
? 測試儀工作于在線監測時，電量采集器用于監測電池組的充放電電流。
? 測試儀工作于放電測試時，電量采集器用于測試用戶設備的放電電流。
? 電量采集器指示方向為電池組充電電流方向，請勿接反
2.7并機接線（選配）
? 必須具備兩臺儀器。
? 每臺儀器分別連接好測試線。
? 將兩臺儀器通過RS485接口連接一起。
? 將一臺設置為主機，；另一臺設置為從機（詳見章節3.12）。

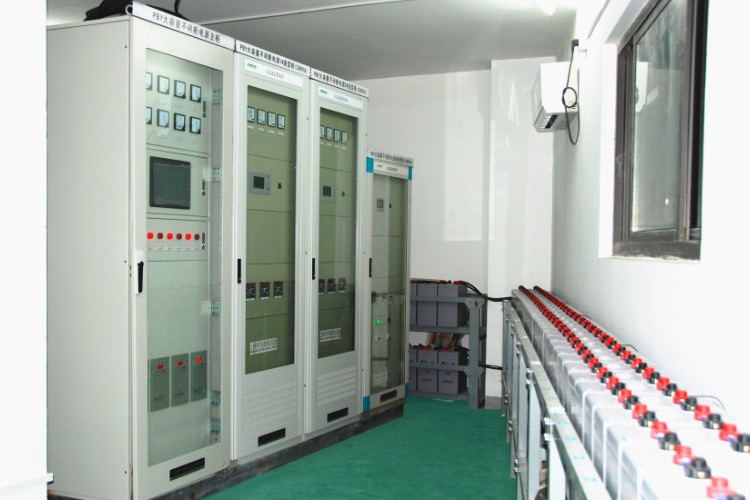

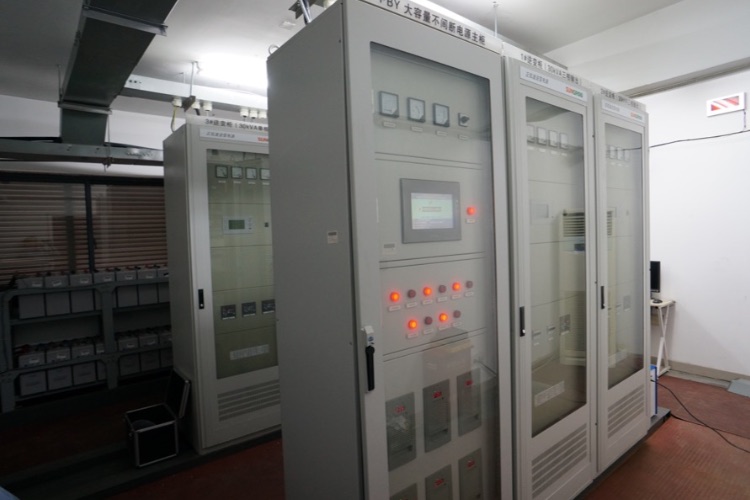

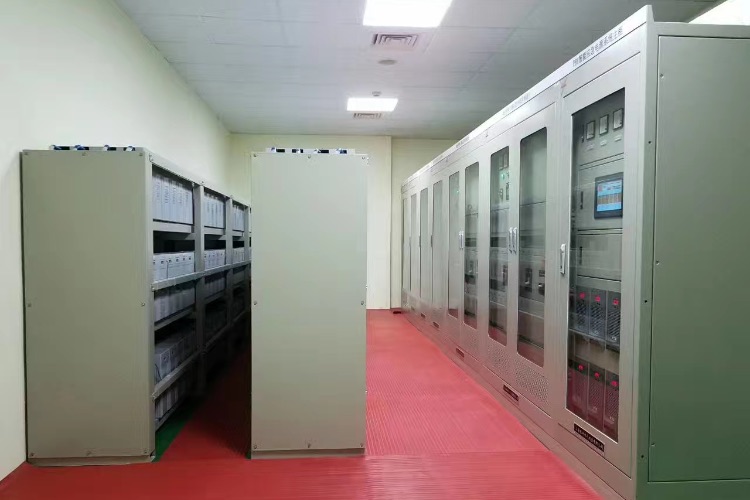

上海根興電氣成套有限公司順利完成復旦大學附屬婦產科醫院黃浦院區PBY系列智能應急電源系統設備的建設，根據黃浦院區目前用電的實際狀況，在結合貴院電氣工程師的建議后，按照合理配置的原則，為醫院量身定制特殊規格的產品。

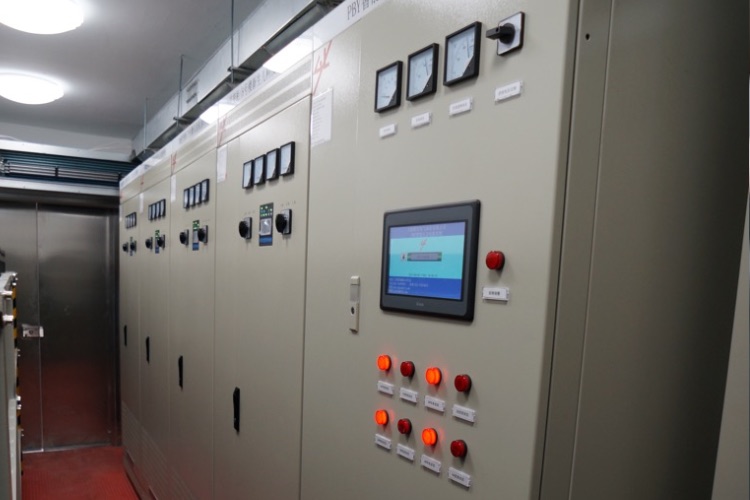

目前該項目已全部完工，整套PBY智能應急電源系統于2017年4月18日正式投入運行。至此，該院有了獨立的第三方智能應急電源系統，重要部門的用電有了強有力的保障，為醫院的安全做好保駕護航，造福更多的患者。

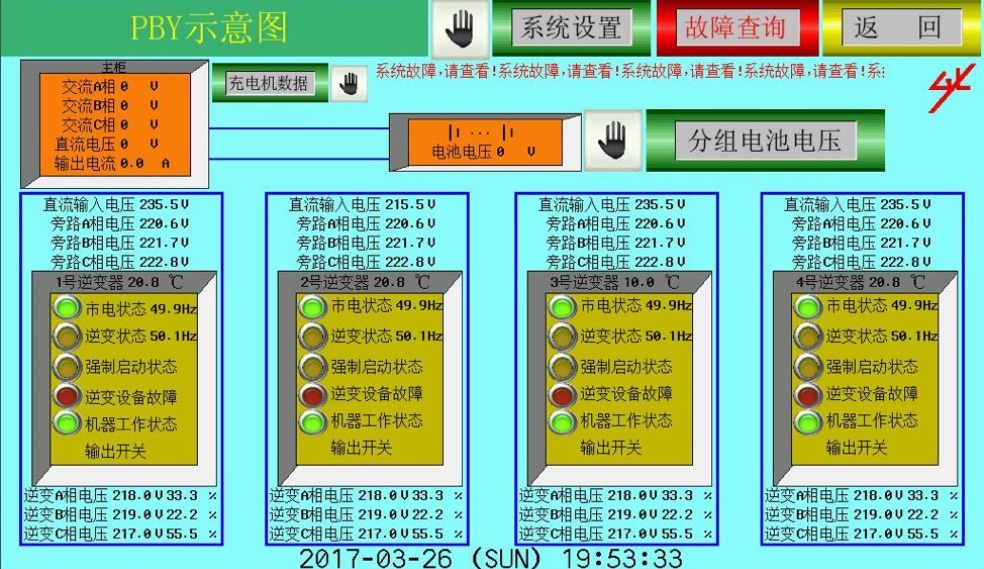

PBY 柜架設備在新建PBY配電房內的立體放置示意圖

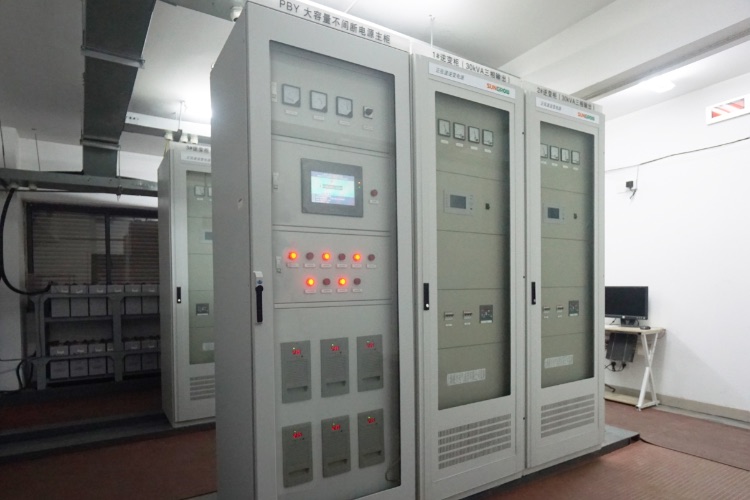

上海根興電氣成套有限公司針對交通大學附屬婦產科醫院新建大樓手術室、重癥監護室、急診、血透、信息與監控和小兒科室供電現狀（需要額定容量150KVA，正常應急放電3小時），考慮到新增設備的重量、安放面積，以及運行和維護的便利性，結合設備室現有的面積，再結合實際負載，并按冗余設計原則，即按外部電源消失后，我們選用PBY大容量不間斷電源的型號為PBY-150/1000/380（220）-1-1-104-PB；即輸出電壓為380V的三相方式：2臺，輸出電壓為220V的單相方式：3臺；蓄電池采用國際領先水平的圣陽電池，每節電池電壓為2V，容量為1000AH；采用輸出功率為30KVA逆變電源5臺，合計輸出總功率為150KVA；輸出電流為680A（有效值）；以一面綜合監控、操作、充電柜和五面逆變電源柜、一組104節電池組成一套完整系統的第三方智能應急電源方案。

PBY設備室擺放示意圖

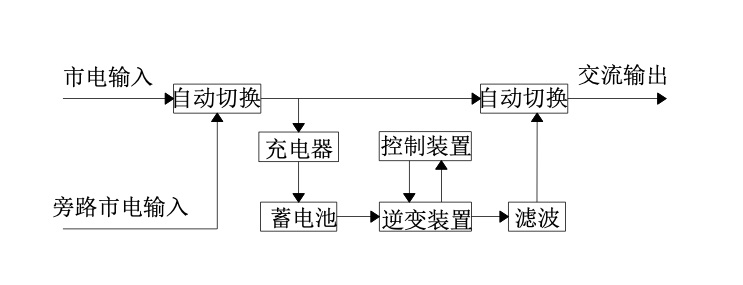

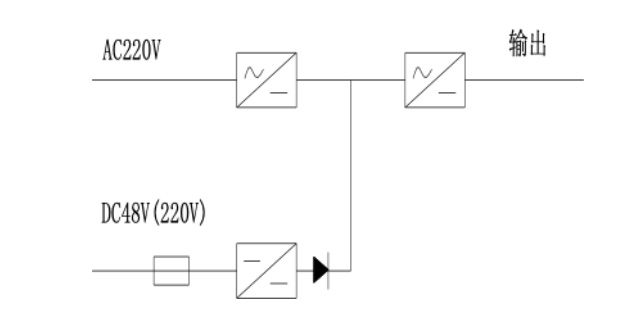

上海根興電氣成套有限公司自主開發研制的PBY系列智能應急電源系統是當市電斷電后，能為醫院、電力系統、金融、化工、工業系統等重要用電場所，提供較長時間的交流電源供應，是重要的基礎設備。
上海根興電氣成套有限公司針對嘉定婦幼保健新建醫院手術室和重癥監護室供電現狀（需要額定容量80KW，持續放電約1小時），我們選用PBY大容量不間斷電源的型號為PBY-80/600/220-1-1-104-PB；即輸出電壓為220V的單相方式；采用輸出功率為30KW逆變電源2臺，20KW逆變電源1臺，合計輸出總功率為80KW；最大輸出電流為363 A；以一面綜合監控、操作、充電柜和三面逆變電源柜、一組104節電池組成一套完整系統的第三方備用應急電源方案。

PBY設備放置在嘉定婦幼保健新建醫院設備層，其具體尺寸如下：

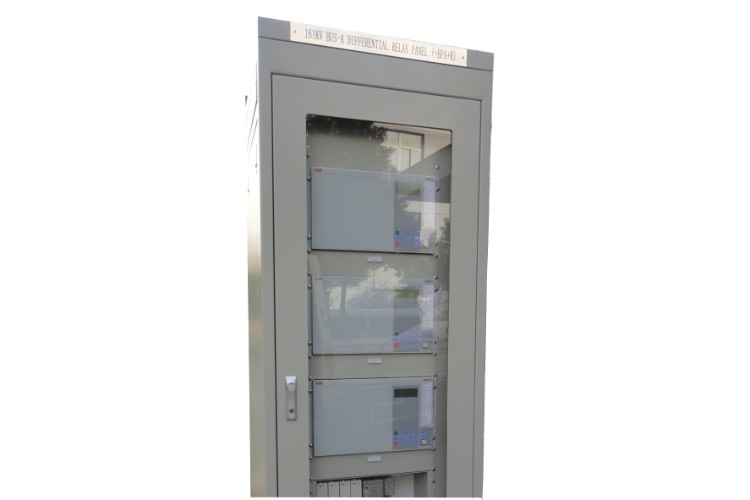

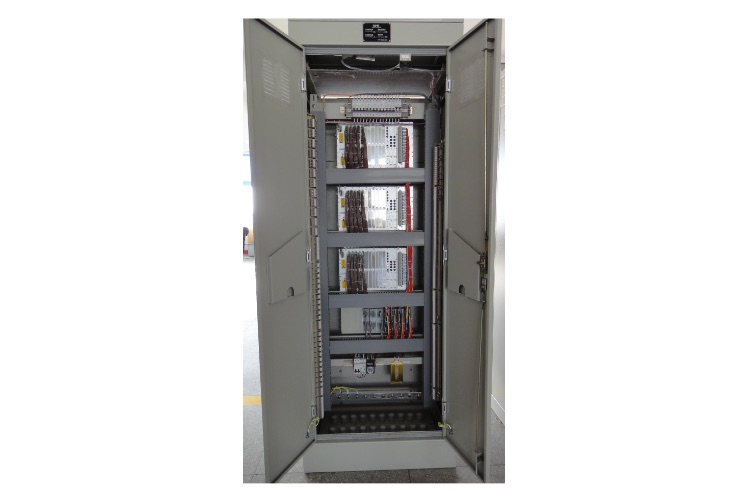

中國電線電纜進出口有限公司委托上海根興電氣成套有限公司，就加納2個161KV變電站（改造）工程中4面161KV 母線差動屏生產加工。
1、基本要求
上海根興電氣成套有限公司提供的設備和器件，都應符合下列標準的最新版本，當與以下標準不一致時，按較高標準執行。
1. IEC60068-2-1 環境條件
2. IEC60255-21-1 機械條件
3. IEC60255-5 絕緣
4. IEC60255-11 DC電源中AC紋波
5. IEC60255-22-1 III級 高頻干擾
6. IEC60255-22-4 IV級 快速暫態干擾
7. IEC60255-22-2 III級 靜電放電
8. IEC60529 防塵
9. GB：中國國家標準
10. DL：中國電力行業標準
11. JB 5777.2-91 中國機械行業標準
12. ISO ：國際標準化協會
2.1、變電站環境條件
2.1.1 周圍空氣溫度
(1) 環境溫度
上限：45℃
下限：－5℃
年均：30℃
(2) 耐受地震能力
水平加速度： 0.3g
垂直加速度： 0.15g
2.1.2 海拔高度：<1000m
2.1.3 最大風速：34m/s
2.1.4 環境相對濕度：
相對濕度：≤ 98%
2.1.5空氣污染：灰塵、鹽霧、化學物污染等
2.1.6 地震烈度：7度
所供設備應滿足合同文件要求并在以上環境條件下安全可靠工作。
2.2 工程條件：
2.2.1 系統概況
系統電壓：161KV/33KV/11KV
系統最高電壓：170KV/36KV/12KV
系統額定頻率：50HZ
系統中性點接地方式：161KV 、33Kv和11KV系統變壓器中性點均直接接地
2.2.2 安裝地點：戶內控制室
2.3 部分技術要求
2.3.1母線差動保護屏的結構應保證工作人員的安全和便于運行、維護、檢查、檢修和試驗。
2.3.2母線差動保護屏的各組件，應符合它們各自的技術標準，同型產品內額定值和結構相同的組件應能互換。屏內所有設備應滿足濕熱帶要求，按濕熱帶要求進行考核。
2.3.3母線差動保護屏必須為帶底座獨立型全封閉結構。采用后開門，外殼的防護等級為IP4X。小母線穿孔采用封板結構，封板用螺栓固定。小母線采用銅棒，外帶絕緣護套。
2.3.4柜體尺寸：寬×深×高
保護屏標準尺寸為：800mm×600mm×2260mm （ 包括底座60mm ）
廠家必須嚴格按照訂貨圖進行生產，未經設計書面同意，不得進行修改。
2.3.5母線差動保護屏顏色采用淺灰色，色標為RAL 7032 ，母線差動保護屏外殼鋼板厚度應不小于2mm 。
2.3.6屏內二次接線相位按面對母線差動保護屏從左到右和從上到下排列為R (A)、Y （B）、B （C），并加色標( Red Yellow Blue )。

上海根興電氣成套有限公司生產技術部門，經過一階段的努力，圓滿完成了加納330kV WAPP Coastal Transmission Backbone Project的AKOSOMBO站和VOLTA站母差保護柜的設計、組屏、調試、廠驗、出貨。并一次性順利的投運到整個變電站項目中。

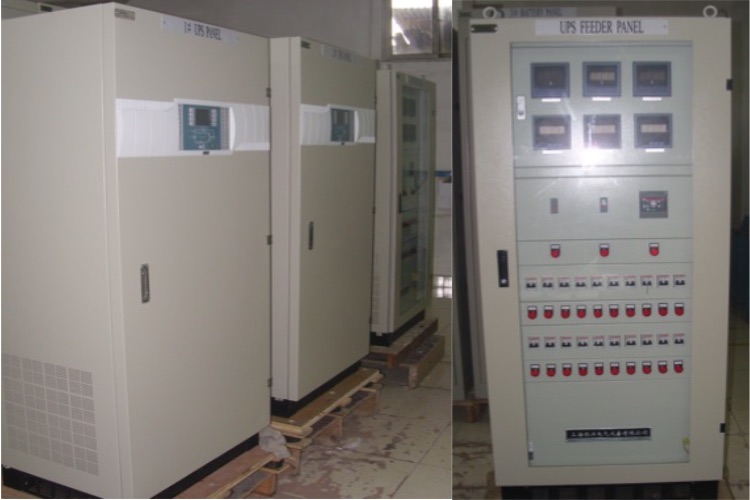

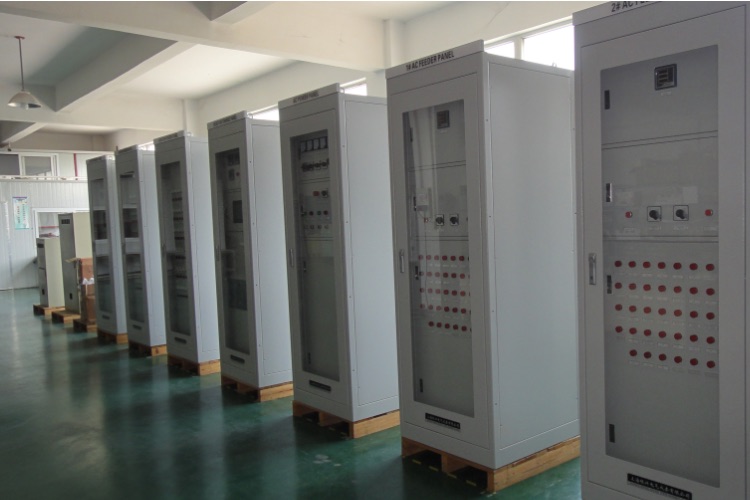

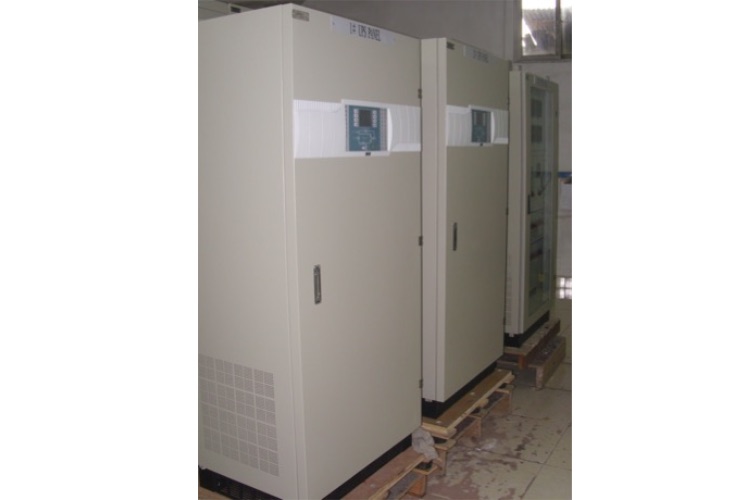

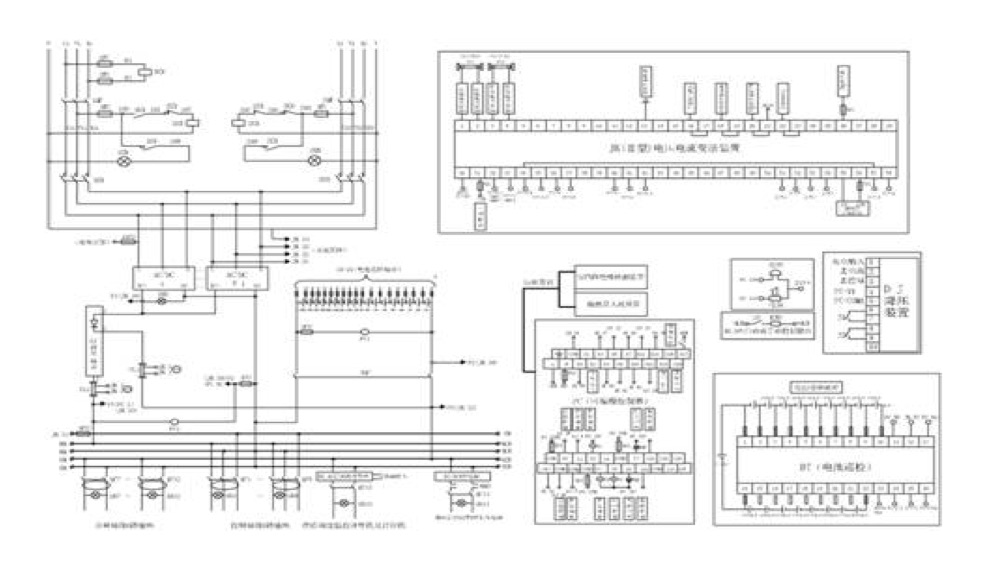

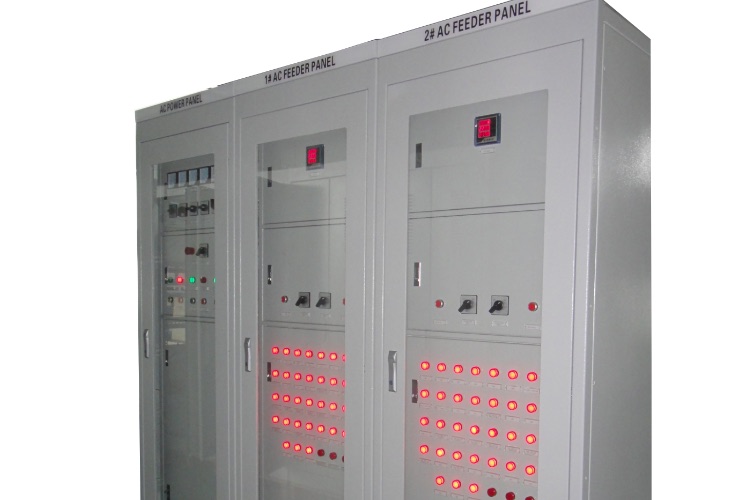

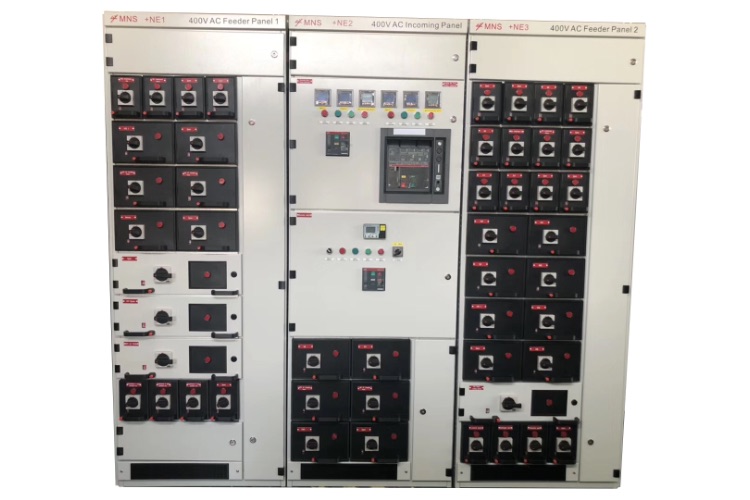

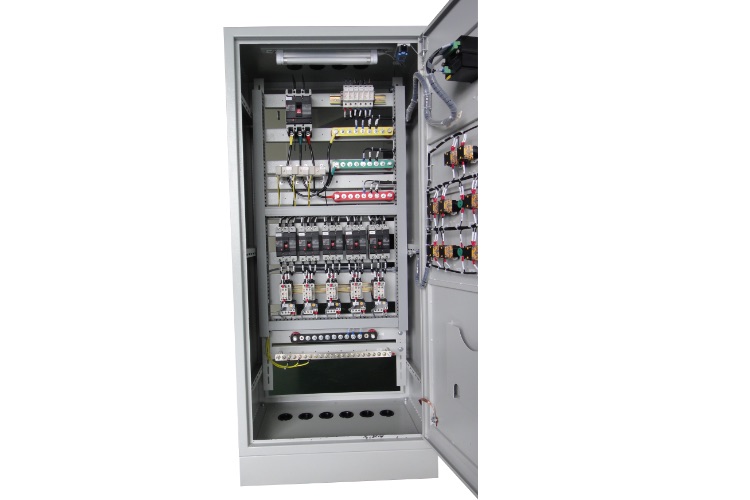

中電國際技術股份有限公司委托上海根興電氣成套有限公司，就尼日利亞項目二套110V350AH、一套PLC程序控制交流屏系統、一批端子箱進行生產加工。
本工程位于尼日利亞東南部，其中330/132 /33kV ONITSHA變電站為擴建站，330kV為一臺半斷路器接線 ，132kV為雙母線接線，33kV為單母線分段接線。本工程擴建1臺100MVA 132/33kV主變間及3回33kV出線。站內安裝300kVA、33/0.415kV接地變壓器1臺，站用電設100kW，0.415kV柴油發電機1臺作為備用電源。
我公司工程師根據交直流屏、端子箱的技術協議，并與河北勘測設計院工程師充分的溝通，圓滿的完成了所有設備的設計、生產、調試、廠驗、出貨。
該項目現已經投入運行一段時間，我公司提供的交直流屏、端子箱設備運行穩定、可靠，受到了業主的一致好評。
